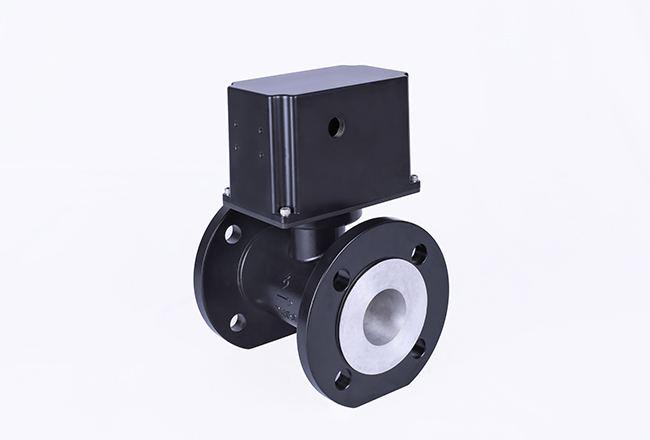

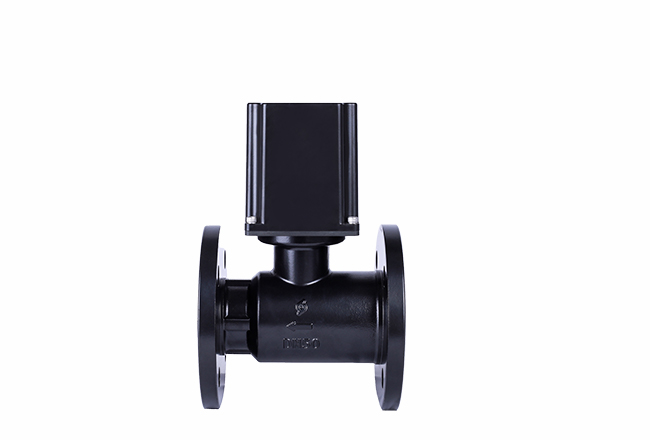

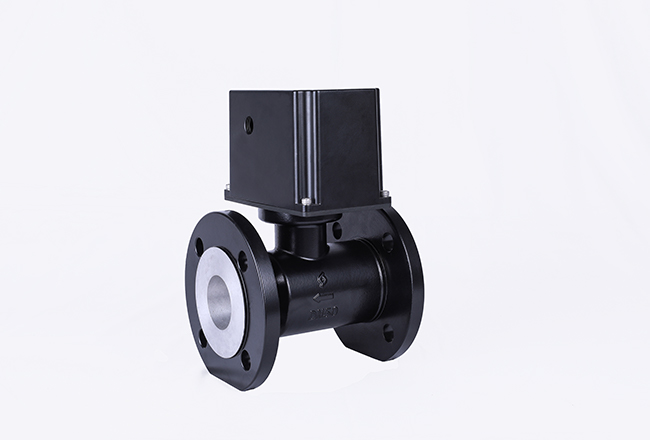

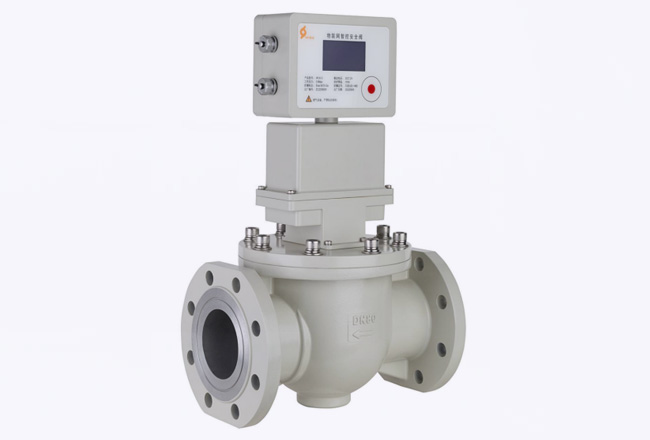

型號：GDF-5
GDF-5 型管道球閥是一種浮動球閥?？瑟毩⒅糜诠艿郎?，自動控制天然氣、石油等傳輸介質的通斷；也可配套流量計，實現對管道傳輸介質的流量計量與通斷控制。它具有工作可靠、開關閥時間短、工作壓力大等特點。
型號：GDF-5
簡介：GDF-5 型浮動球閥采用微電機驅動，各零部件均嚴格按國家標準設計。其中，法蘭按照 GBT9113-2010 《整體鋼制管法蘭》，閥體長度按照 GB/T 12221-2005 《金屬閥門 結構長度》，整機設計與試驗按照 GB/T 20173-2013 《石油天然氣工業 管道輸送系統 管道閥門》。有別于傳統浮動球閥，本產品出氣口采用了具有自主知識產權的泄壓結構。
安裝位置：浮動球閥可以安裝在燃氣管道上（如下圖）
主要特點：
1、工作壓力大，在0.4MPa的工作環境下，閥門可以穩定地開啟和關閉；
3、無壓力損失，采用閥門直徑等于管道直徑的零壓力損失結構設計；
4、閉閥的密封性能好，密封圈采用耐高溫（60℃）、耐低溫（-25℃）的丁腈橡膠。
5、帶限位開關，能準確檢測開關閥的在位狀態；
6、開關閥運行平穩，無振動，噪音??；
7、電機和齒輪箱全密封，防護等級≥IP65，完全防止輸送介質進入，防爆性能好；
8、閥體采用鋁材，可承受1.6MPa壓力，抗沖擊、抗振動，適應復雜環境；
9、閥體表面經陽極氧化處理，美觀整潔，具有良好的防腐蝕性能。
使用說明：
1、紅線和黑線是電源線，黑線接正極，紅線接負極，用來打開閥門；
2、 可選的位置信號輸出線： 2根白線為閥開到位信號線，閥開到位時短路；2根藍線為閥關到位信號線，閥關到位時短路；（閥開或關后，電源通常延長5s，以保證到位信號的穩定性）。
3、閥門的減速箱可根據客戶安裝控制箱的方便程度整體旋轉180度，旋轉后的閥門可正常使用；
4、使用標準法蘭螺栓連接閥門、管道和流量計。安裝前，應仔細清洗法蘭端面，防止端面的鐵渣、鐵銹、灰塵等尖銳物劃傷墊片，造成泄漏；
5、閥門安裝在管道或流量計中時，應關閉閥門。嚴禁在超壓或漏氣狀態下使用，嚴禁用明火檢漏；
6、本產品的外觀設有銘牌。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

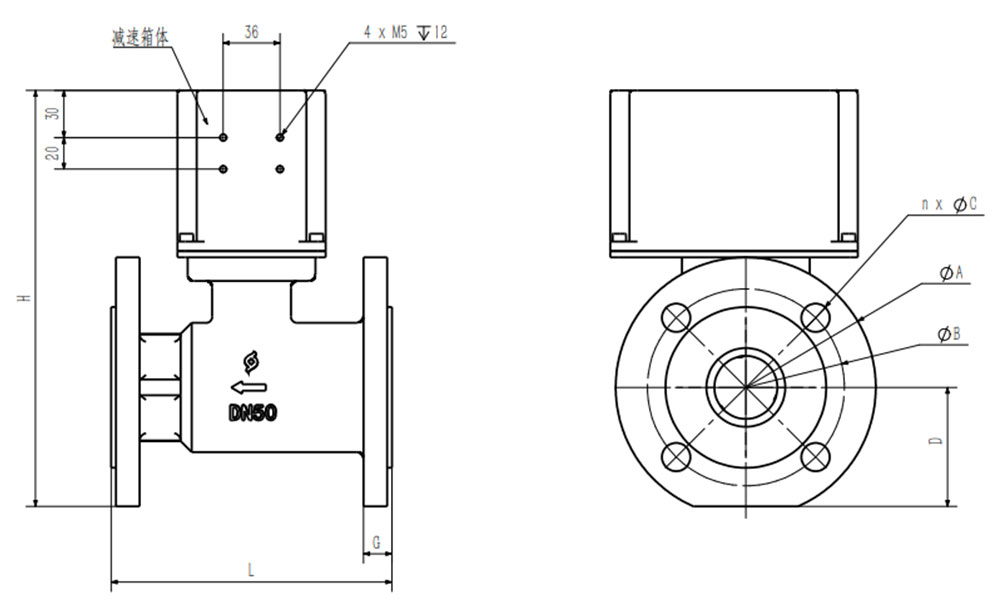

| 直徑 | L | H | ΦA | ΦB | n x ΦC | D | G |
| DN25 | 140 | 212 | Φ115 | Φ85 | 4 x Φ14 | 51 | 23 |
| DN40 | 178 | 246 | Φ150 | Φ110 | 4 x Φ18 | 67 | 23 |
| DN50 | 178 | 262 | Φ165 | Φ125 | 4 x Φ18 | 76 | 23 |
| DN80 | 203 | 300 | Φ200 | Φ160 | 8 x Φ18 | 91 | 25 |
| DN100 | 229 | 317 | Φ220 | Φ180 | 8 x Φ18 | 101 | 25 |
